Dull Prosesu Edafedd Drilio a Tapio a Dylunio Offer
May 27, 2020
Gadewch neges
Yn ystod peiriannu turn, mae'r rhannau'n cylchdroi yn barhaus, sy'n fwy effeithlon nag offer peiriant eraill. Fodd bynnag, yn achos rhannau bach a nifer fawr o rannau, bydd gosod a thynnu rhannau ar y chuck dro ar ôl tro yn cymryd amser hir a bydd yr effeithlonrwydd cymharol yn lleihau. Er mwyn byrhau'r amser ategol a gwella'r effeithlonrwydd prosesu, mae'r ymchwil a'r dyluniad yn gosod yr offeryn ar y chuck ac yn cylchdroi yn barhaus. Mae'r rhannau'n perfformio'r symudiad bwyd anifeiliaid yn unig. Pan fydd y rhan yn cael ei disodli, gall yr offeryn barhau i gylchdroi, ac mae'r rhan newydd yn syml ac yn gyfleus, ac mae'r amser yn fyr.
Prosesodd cwmni swp o rannau cnau hecs, maint M 20, a oedd yn gofyn am ddrilio a thapio. Gosodwyd y dril neu'r tap ar y chuck ar gyfer torri symudiad, a gosodwyd y rhan ar ddeiliad yr offeryn ar gyfer symud bwyd anifeiliaid. Effaith.
Nodweddion dadansoddi a phrosesu strwythur cnau
Mae'r deunydd cnau yn 45 dur, mae'r gwag yn oer yn ffugio'n wag, mae gan y twll mewnol lwfans prosesu o 2 mm, ac mae'r maint amlinell hecsagonol allanol yn unffurf yn y bôn, heb ei brosesu. Wrth brosesu, mae angen tynnu gormodedd 2 mm y twll mewnol yn gyntaf, ac yna tapio'r edau gyda thap i'w gwblhau. Peiriannu'r sgriw cnau gyda turn yw clampio cneuen sengl ar chuck hunan-ganoli tair gên, ac yna defnyddio teclyn troi i brosesu'r twll mewnol a'r sgriw, neu osod y darn drilio a thapio ar tailstock y turn. , defnyddiwch y darn drilio i ddrilio edau sgriw Tap. Gan ddefnyddio'r ddau ddull uchod, mae gwag cnau sengl wedi'i osod ar y chuck, mae'r cneuen yn cylchdroi, ac mae'r teclyn troi neu'r darn drilio (tap) yn cael ei fwydo i'r symudiad bwyd anifeiliaid. Mae'r llawdriniaeth yn cael ei hailadrodd, sy'n cymryd llawer o amser ac yn llafurddwys, ac mae'r effeithlonrwydd prosesu yn isel. Er mwyn gwella'r cyflymder prosesu, penderfynodd yr ymchwil ddylunio teclyn syml, gosod y darn drilio neu dapio ar y chuck hunan-ganoli tair gên, a gwneud y cynnig cylchdro, ac mae'r cneuen sydd i'w phrosesu wedi'i gosod ar yr offer , ac mae'r cynnig bwyd anifeiliaid yn ffurfio'r dull prosesu.
Dylunio a defnyddio dulliau drilio ac offer
Yn ôl y syniad o gylchdroi'r dril neu'r tap a symudiad porthiant y cneuen, gosodwch y dril neu'r tap ar y chuck hunan-ganoli tair gên, dyluniwch offer syml, gosodwch y cneuen i'w phrosesu yn yr offer, gosod yr offer ar ddeiliad yr offeryn, gan Mae'r post offeryn yn symud yn echelinol i wireddu'r cynnig bwyd anifeiliaid. Dangosir y dull drilio a'r dyluniad offer yn Ffigur 1.

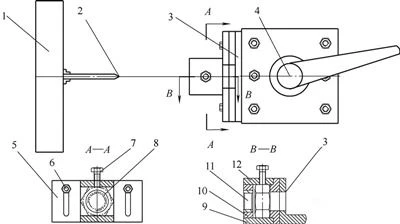

Ffigur 1 Braslun o ddull drilio a dyluniad offer
Chuck turn
Dril
Plât plygu cefnogi
Deiliad teclyn
Plât cysylltu
Bollt cyplysu
Gosod bollt
Cnau i'w brosesu
Plât sylfaen
Plât pen blaen
Llawes dril
Plât gorchudd uchaf
Mae'r offer ar gyfer gosod y cneuen yn cynnwys y plât plygu ategol 3, y plât cysylltu 5, y bollt cysylltu 6, y bollt lleoli 7, y llawes dril { {4}}, y plât gorchudd uchaf 12, y plât pen blaen 10 a'r plât gwaelod 9, ac ati. Mae'r plât plygu cymorth 3 wedi'i osod ar y turn postyn offeryn, a thyllau hir yn cael eu peiriannu ar ddwy ochr y plât cysylltu 5, ac mae'r bollt cysylltu 6 wedi'i gysylltu â'r plât plygu ategol. Oherwydd bodolaeth tyllau hir, gall y plât cyplu symud i fyny ac i lawr ar y plât plygu ategol i bennu'r sefyllfa brosesu. Mae'r bollt gosod 7 wedi'i osod ar y plât gorchudd uchaf 12, ar ôl i'r cneuen brosesu gael ei gosod yn yr offer, tynhau'r bollt i'w gloi. Mae'r llawes dril 11 wedi'i gosod yn y plât pen blaen ac fe'i defnyddir i arwain y darn drilio neu'r tap i sicrhau prosesu cywir. Mae'r llawes dril wedi'i gwneud o ddeunydd dur 45 a'i ddiffodd i sicrhau ymwrthedd gwisgo. Mae'r plât gorchudd uchaf 12, y plât pen blaen 10, y plât gwaelod 9, a'r plât cysylltu 5 wedi'u hintegreiddio trwy weldio. Mae ei led yn hafal i faint uchaf hecsagon y cneuen sydd i'w brosesu.
Cyn ei brosesu, gosodwch y darn dril ar y chuck hunan-ganoli tair gên a'i gloi. Yna gosodwch y plât cymorth 3 ar y postyn teclyn turn a'i gloi. Gosodwch yr offer i'r plât cynnal, ei lefelu, a thynhau'r bolltau cyplu ychydig.
Mae'r darn cyntaf yn cael ei brosesu, rhowch y cneuen i'w brosesu yn yr offer o'r ochr, cyn belled nad yw'n fwy na lled yr offer, tynhau'r bollt tynhau 7 i drwsio'r cneuen. Dewch o hyd iddo'n iawn. Symudwch y plât cysylltu 5 i fyny ac i lawr, a symud y plât sleidiau yn naliad yr offeryn sy'n berpendicwlar i echel y turn. Darganfyddwch leoliad canol y llawes dril a chanolbwynt y turn. Ar ôl cadarnhau bod y ddau yn cyd-daro, tynhau'r bollt cysylltu 6 a chloi'r plât sleidiau. Ar ddechrau'r prosesu, mae'r werthyd yn gyrru'r darn dril i gylchdroi, ac yn symud sleid fach deiliad yr offeryn yn echelinol ymlaen, ac mae'r did dril yn tywys y gweithrediad drilio trwy ganllaw'r llawes dril. Ar ôl i'r darn drilio dreiddio i'r twll ar y plât cyplu, penderfynir bod y drilio wedi'i gwblhau. Symudwch sleid fach y postyn teclyn yn ôl, mae'r darn dril yn gadael yr offer, llacio'r bollt gosod 7, rhowch yr ail gnau o'r ochr, mae'r cneuen gyntaf yn cael ei wasgu allan. Tynhau'r bollt gosod 7 eto a chloi'r cneuen. Symudwch sleid fach y postyn offer, ac mae'r ail brosesu yn dechrau. Mae'r darn dril yn cadw cylchdroi trwy gydol y broses brosesu, a dim ond deiliad yr offeryn sy'n symud yn echelinol. Ers i'r cywiriad o'r darn cyntaf gael ei gwblhau, nid yw'r prosesu dilynol yn gofyn am y broses gywiro, sy'n gwella effeithlonrwydd prosesu yn fawr.
Dyluniad offer tapio
Wrth dapio edafedd mewnol, er mwyn atal y gwall trosglwyddo rhwng y sgriw a thap yr offeryn peiriant ac achosi ffenomen bwclio edau, mae chuck offeryn tapio arbennig wedi'i ddylunio, fel y dangosir yn Ffigur 2.

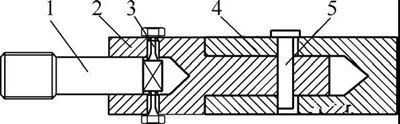

Ffigur 2 Braslun o ddyluniad offer tapio
Tap
Llawes dril
Gosod bollt
Clamp
Pin silindrog
Mae un pen o'r clamp 4 wedi'i osod ar y chuck hunan-ganoli tair gên, ac mae'r pen arall wedi'i osod gyda llawes dril yn y twll mewnol. Mae twll hir yn cael ei dreiddio'n ôl a'i brosesu ar y clamp i'w ddefnyddio gyda'r pin silindrog 5. Defnyddir y llawes dril i ddal y tap. Mae'r rhan wedi'i gwneud o ddur 45 a'i quenched. Mae gan y pin silindrog 5 ymyrraeth sy'n cyd-fynd â'r llawes dril i yrru cylchdroi'r llawes dril, ac mae'n cydweithredu â'r twll hir ar y clamp i alluogi'r llawes dril i gael 4 mm o symudiad echelinol. i ddileu gwallau trosglwyddo ac atal bwclio. . Mae'r bollt gosod 3 yn bennaf yn gwasanaethu i dynhau'r tap.
Wrth dapio'r bwcl edau, tynnwch y darn dril yn gyntaf, gosodwch y chuck offeryn tapio ar y chuck hunan-ganoli tair gên, a'i gloi. Mae lleoliad yr offer sydd wedi'i osod ar ddeiliad yr offeryn yn aros yr un fath, ac mae'r cneuen sydd i'w tapio yn cael ei bwydo i'r offer, ac mae'r bollt gosod 7 yn FIG. 1 yn cael ei dynhau i dapio'r edau. Mae'r werthyd yn gyrru'r tap i gylchdroi, ac mae deiliad yr offeryn yn symud ymlaen. Ar ôl i'r rhan dorri o'r tap fynd trwy'r cneuen, mae'r werthyd yn gwrthdroi ac yn tynnu'r offeryn yn ôl, ac mae deiliad yr offeryn yn symud yn ôl. Mae'r cneuen gyntaf wedi'i tapio. Yna bwydwch yr ail gnau ac allwthio'r cneuen gyntaf ar yr un pryd, ailadroddwch y llawdriniaeth uchod, ac ati.
Casgliad
Mae'r un dull prosesu turn, gan ddefnyddio offer syml, newid lleoliad gosod yr offeryn a'r rhannau, yn sylweddoli symudiad torri'r offeryn a mudiant bwyd anifeiliaid y rhannau, yn cyflymu'r cyflymder torri, yn symleiddio'r weithdrefn weithredu, yn arbed amser a llafur. , ac yn gwella'r effeithlonrwydd prosesu yn fawr.
